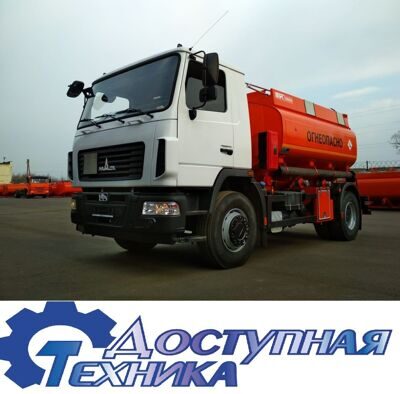

Топливозаправщик маз 10.5 кубов

Год выпуска: 2020

Разрешительная документация: СБКТС

Тип транспортного средства в соответствии с главой

9.1 приложения В, ДОПОГ:

Код цистерны: FL LgBF

БАЗОВОЕ ШАССИ

Производитель: МАЗ

Модель: МАЗ-5340C2-525-000 Двиг.ЯМЗ-53653.10 238 л.с., КПП 9JS135TA

Колесная формула: 4х2

Ошиновка задней оси: Двухскатная

ТРЕБОВАНИЕ К БАЗОВОМУ (ДАВАЛЬЧЕСКОМУ) ШАССИ

Устройство вызова экстренных оперативных служб

(УВЭОС) Есть

КОМ Левого вращения, фланец под карданный вал

Дистанционный выключатель массы: Нет

Боковая защита Есть

Заднее защитное устройство Есть

Крылья задней оси: Есть

Брызговая защита: Есть

ДЗК Установлен в базовой комплектации шасси

ВЕСОВЫЕ ХАРАКТЕРИСТИКИ

Полная масса ТС, кг, не более

- технически допустимая при плотности

нефтепродуктов 0,86 т / м3, не более: 18660

Распределение полной массы по осям, кг, не более:

- на переднюю ось

- на заднюю ось 7258 11402

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ:

Цистерна:

Общая номинальная вместимость цистерны, л.: 11 000

Плотность светлых нефтепродуктов, т / м3, не более: 0,86

Поперечное сечение: Чемоданного типа

Продольное сечение : Постоянное

Боковая защита цистерны: Наличие, в соответствии с ГОСТ Р 50913-96

Волнорезы: Нет

Крепление цистерны к надрамнику: Сварное

Крепление надрамника к раме базового шасси: Стремяночное, болтовое

Количество отсеков, шт.: 3 (два)

Деление по отсекам, л.: Равнозначное

Калибровка цистерны Да, предоставляется свидетельство о калибровке

Налив цистерны: Верхним способом, через заливную горловину; Собственным насосом через низ.

Система нижнего налива сторонним насосом: Нет в базовой комплектации, возможно установить по требованию Заказчика

Система ограничения налива: Нет в базовой комплектации, возможно установить по требованию Заказчика

Система рекуперации паров: Нет в базовой комплектации, возможно установить по требованию Заказчика

Ограждение горловин от пролива нефтепродуктов

(экологический короб): Наличие

Слив воды из ограждения горловин от пролива

нефтепродуктов (экологического короба): Наличие

Кронштейны для информационных табличек

опасности груза установленные на экологическом

коробе: По 2 (два) на каждый отсек, справа и слева по ходу движения ТС

Знак опасности груза с возможностью крепления на

экологическом коробе: По 2 (два) на каждый отсек, справа и слева по ходу движения ТС, для дизельного топлива, установлены в кронштейны.

Крышки горловин:

Производитель: Алюминиевые, Промприбор, г. Ливны

Устройство дыхательное: УД-2 80 с огнепреградителем, на каждый отсек

Коммуникации:

Материал

Диаметр условного прохода, мм: Низколегированная Сталь 09Г2С. 80

Донный клапан

Производитель:

Тип: Civacon Пневматический

Шаровые краны: Предназначены для светлых нефтепродуктов

Напорно-всасывающие рукава:

Тип:

Производитель:

Диаметр условного прохода, мм Композитные Technoflex 75 (3”)

Быстроразъемные соединения (БРС):

Тип:

Диаметр условного прохода, мм: Kamlock 75 (3”)

Насосное оборудование:

Привод насоса: От двигателя шасси через коробку отбора мощности при помощи карданной передачи

Насос:

Марка: СВН-80 левый

Фильтр грубой очистки, шт.:

Тип:

Марка: 1 прямоточный ФСП-80, установлен в гидролинии перед насосом

Узел выдачи топлива:

Расположение технологического шкафа: На раме шасси, боковое размещение. Внутри технологического шкафа УВТ расположены: - коммуникации, напорная, всасывающая; - блок управления донными клапанами; - блок подготовки воздуха; - фильтр тонкой очистки; - счетчик жидкости для выдачи через раздаточный рукав; - раздаточный рукав; - раздаточный пистолет; - кронштейн для установки раздаточного пистолета. Нижняя часть узла выдачи топлива изготовлена герметично, оборудована сливом с внешней стороны, с шаровым краном, с патрубком на конце

Фильтр тонкой очистки, шт.:

Тип:

Марка: 1 (один) прямоточный ФСП-50, установлен в гидролинии перед счетчиком

Блок подготовки воздуха для привода донных

клапанов:

Производитель: Camozzi, Италия.

Блок пневмоуправления донными клапанами

Производитель: Sening (Германия)

Счетчик жидкости, шт.:

Марка, тип:

Производитель:

Основная допустимая погрешность измерения

(класс точности) %: 1 ППО-40-0,6 СУ Промприбор, г. Ливны 0,5

Раздаточный рукав, шт.:

Диаметр условного прохода (ДУ), мм:

Длинна, м.:

Производитель:

Укладка в технологическом отсеке: 1 (один) 25 5 Импортный Свободная

Барабан для намотки раздаточного рукава, шт.:

Привод барабана: Нет в базовой комплектации, возможно установить по требованию Заказчика

Кран раздаточный, шт:

Производитель:

Диаметр условного прохода (ДУ), мм: 1 (один) 25

Освещение узла выдачи топлива: Нет в базовой комплектации, возможно установить по требованию Заказчика

Комплектация:

Огнетушители, шт.:

Тип: 2 (два) ОП-6, расположены в пеналах

Пеналы под огнетушители, шт.:



Количество, шт.: Пластиковые. Установлены справа и слева по ходу движения ТС, на переднем донце цистерны 2 (два)

Пеналы для напорно-всасывающих рукавов:



Пластиковые. Установлены справа и слева по ходу движения ТС, по бокам цистерны, в нижней части, предназначены для рукавов длинной 3 метра.

Количество, шт.: 2 (два)

Ящик для песка: 1, пластиковый, для массы не менее 25 кг.

Противооткатные упоры, шт.: 2 (два)

Знак аварийной остановки, шт.: 1

Знак опасности груза с возможностью крепления в

передней и задней части АТЗ:

Количество, шт.: 2 для дизельного топлива, установлены в кронштейны

Цепь заземления, постоянно контактирующая с

землей: 1

Трос заземления со штырем на конце, шт:

Марка: 1 БЗЗ-10

Проблесковый маячок: Оранжевого или желтого цвета

Световозвращающее оборудование:



Производитель: Световозвращающая микропризматическая лента, соответствующая требованиям правил 104 ЕЭК ООН Reflexite США или 3М США

Площадка обслуживания: Из оцинкованного (или алюминиевого) просеченного профилированного настила (тип зубчатый), обеспечивающая безопасную работу оператора.

Лестница: Стальная, расположена в задней части цистерны, с ступенями, исключающими скольжение.

Поручень безопасности: Алюминиевый, складной, высотой не менее 1 метра

Заднее защитное устройство (ЗЗУ): Наличие, с установленной ступенькой, исключающей скольжение, со стороны лестницы.

Окраска:

Окраска кабины шасси: По ТУ завода изготовителя

Окраска цистерны: По ТУ завода изготовителя

ЛКМ, производитель: Damiani, италия

Цвет: Оранжевый

Надпись «Огнеопасно»: Справа, слева и сзади цистерны

Знак опасности, 3 класс: Справа, слева и сзади цистерны

Знак «Вещество опасное для окружающей среды»: Справа, слева и сзади цистерны

Знак ограничения скорости: Наличие, 90 км/ч
